В классических компьютерах всегда существовало разделение между памятью и обработкой информации. При обмене данными между этими двумя блоками тратится много энергии и драгоценного времени, что становится особенно проблематично для приложений в области машинного обучения. В отличие от электронных устройств, биологический мозг функционирует удивительно эффективно: силы связей между нейронами одновременно хранят опыт и обрабатывают новые сигналы, фильтруя их и придавая обучаемость.

Переосмысление вычислений: путь к нейроморфным чипам

Долгие годы исследователи стремились приблизиться к работе мозга, создавая нейроморфные микросхемы. Первая волна искусственных синапсов базировалась на электронных элементах, которые быстро нагревались и потребляли больше ресурсов. Позже технологии шагнули вперед: появились оптоэлектронные компоненты, способные распознавать световые сигналы, однако изменить параметры их памяти все равно было возможно только с помощью электричества.

Появление полностью оптических синапсов

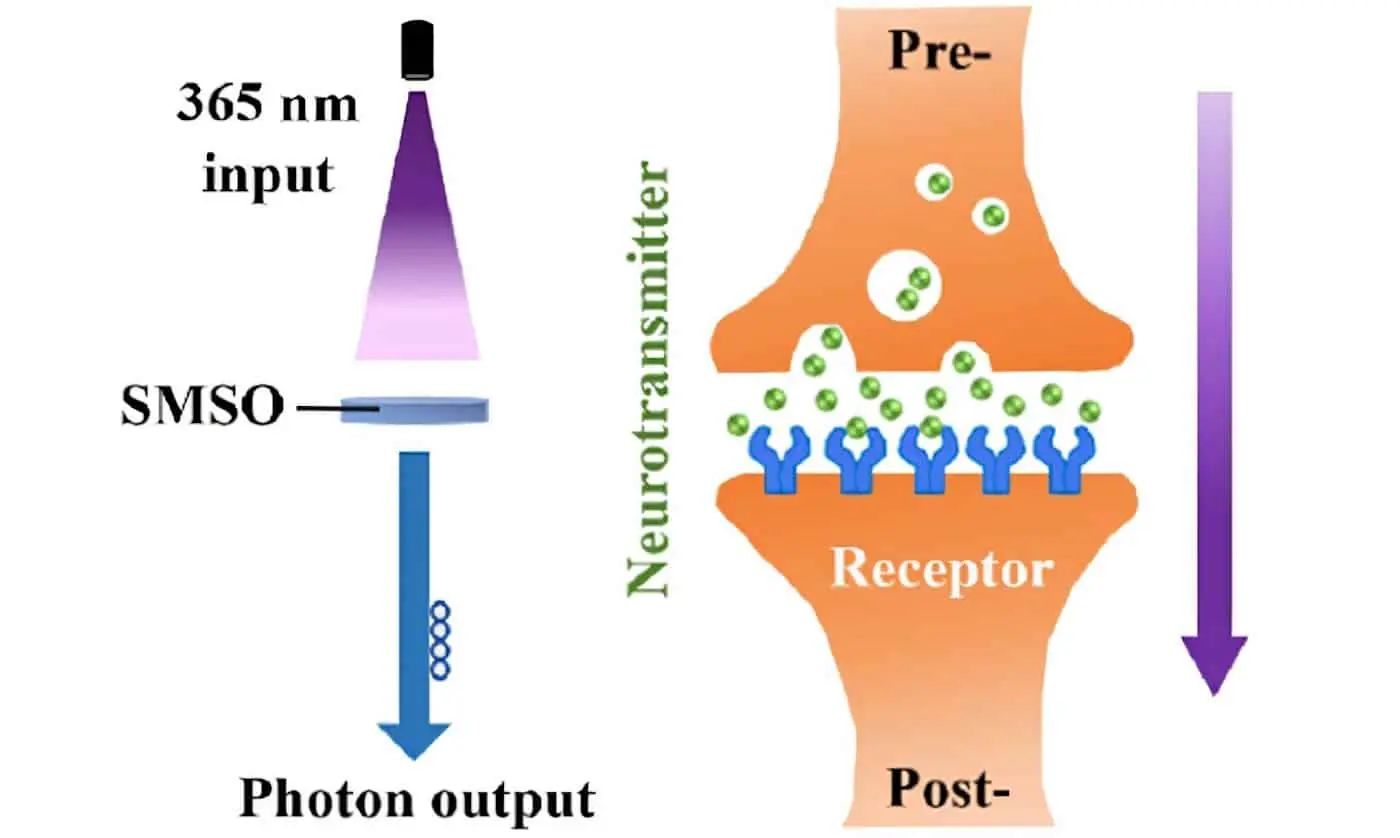

Многие специалисты мечтали получить полностью оптический синапс, где свет выполняет сразу две роли: транспортирует информацию и корректирует вес связи между элементами сети. Последние разработки доказывают, что такое возможно: представлен новый тип устройства, в котором весь процесс управления памятью и сигналами осуществляется с помощью света.

Ключевой инновацией стало использование специального люминесцентного кристалла. Для экспериментов был выбран материал, обогащённый стронцием, европием и диспрозием. Такой кристалл отличается способностью долго светиться после облучения и "запоминать" предыдущие вспышки света, что делает его идеальным кандидатом для имитации памяти нейрона без сложных электронных схем.

Эксперименты со световыми импульсами и эффект памяти

Исследователи проводили серию опытов: кристалл подвергался воздействиям ультрафиолетовых и инфракрасных световых вспышек. При воздействии ультрафиолета происходило заполнение ловушек заряда, после чего кристалл реагировал на второй импульс сильнее, чем на первый. Это напоминало процесс, когда синапс меняет свою проводимость на основе предшествующего опыта, буквально обучаясь.

Инфракрасное излучение, напротив, освобождало эти ловушки, и реакция на повторный сигнал становилась значительно слабее. Такой уникальный отклик подтвердил способность кристалла самостоятельно регулировать уровень сигнала без использования дополнительной электроники.

Оптические синапсы в работе: тестирование на практике

Переведя люминесцентный кристалл в тонкую пленку, участники проекта покрыли им сенсор стандартной цифровой камеры. В результате новая камера стала более чувствительной: яркие элементы изображения оставляли устойчивую память, а случайные шумы быстро исчезали. Проводя тесты на распознавание рукописных цифр, исследователи увидели поразительный результат: без учета свойств кристалла нейросеть правильно определяла лишь 78 процентов изображений. После же интеграции свойств оптического синапса точность поднялась до 96 процентов.

Это открытие показывает огромный потенциал оптических методов как для хранения, так и для обработки информации. Вместо громоздких вычислений на процессорах, некоторые задачи аналитики изображений можно передать "умным" сенсорам камеры уже на стадии регистрации сигнала.

Преимущества и вызовы новой технологии

Несмотря на обнадеживающие перспективы, предстоит преодолеть определенные трудности. Пока что полноценная камера из тысяч миниатюрных оптических синапсов существует только в виде компьютерной модели, а физический прототип из люминесцентного кристалла реагирует на световые сигналы с задержкой в десятки миллисекунд. Для современных задач микроэлектроники такая скорость недостаточна. Кроме того, текущая версия устройства требует значительных энергетических затрат на поддержание процесса люминесценции. Решение этих проблем видят в дальнейшем уменьшении размеров элементов и совершенствовании эффективности материалов.

Взгляд в будущее: экономия энергии и новые возможности

Главное преимущество технологии — минимизация энергопотребления благодаря обработке и запоминанию изображений без протекающего через элемент электрического тока. В перспективе внедрение подобных сенсоров в мобильные устройства поможет значительно продлить работу автономных гаджетов. Снижение вычислительной нагрузки способствует экономии заряда батареи и открывает путь к созданию новых поколений умных камер, которые "понимают" изображение сразу при его появлении.

В конечном итоге создание оптических синапсов не только вдохновляет возможностями для роста искусственного интеллекта, но и развивает направления в фотонике, сенсорике и энергоэффективных вычислениях. Современные достижения указывают на реальный прогресс и предвещают скорый приход качественно новых вычислительных систем, ближе к принципам работы живого мозга.
